Triomadóir triarach-druma

Buntáistí Táirge

Úsáidtear triomadóirí teileascópacha trí-druma go príomha chun ábhair ghráinneacha a thriomú laistigh de raon áirithe taise agus méid na gcáithníní. Ina measc seo tá gaineamh buí a úsáidtear sa tionscal moirtéal tirim-meascán, gaineamh múnlaithe éagsúla a úsáidtear sa tionscal teilgcheárta, slaig foirnéise soinneáin a úsáidtear i dtionscal na n-ábhar tógála agus an stroighin, cré le grán beag, agus ábhair bheaga-cháithníní a úsáidtear sa tionscal ceimiceach atá cobhsaí go ceimiceach agus resistant to high temperatures and dust. De réir riachtanais taise deiridh na dtionscal éagsúla, is féidir cion taise na n-ábhar triomaithe a laghdú go dtí faoi bhun 1-0.5%.

Níor cheart go gcloífeadh ábhair atá ag dul isteach sa triomadóir leis na ballaí druma nó leis an pláta ardaitheoir. Níor cheart go mbeadh teocht an gháis mhalartaithe teasa ag dul isteach sa triomadóir níos airde ná 750 ° C. Má tá gá le triomú ardteochta, is féidir an druma istigh agus an pláta ardaitheoir ag bealach isteach an triomadóir a thógáil de chruach teas-dhíonach.

Tá struchtúr dlúth agus lorg beag ag triomadóirí trí-druma teileascópacha, a éilíonn ach leath spás triomadóir aon-druma den aschur céanna. Tairgeann siad freisin oibriú iontaofa, tomhaltas íseal fuinnimh, agus éifeachtacht teirmeach ard. Cuireann siad torthaí triomúcháin den scoth ar fáil, tá siad uathoibrithe go héasca, agus éilíonn siad idirghabháil oibreora íosta.

Prionsabal Oibre

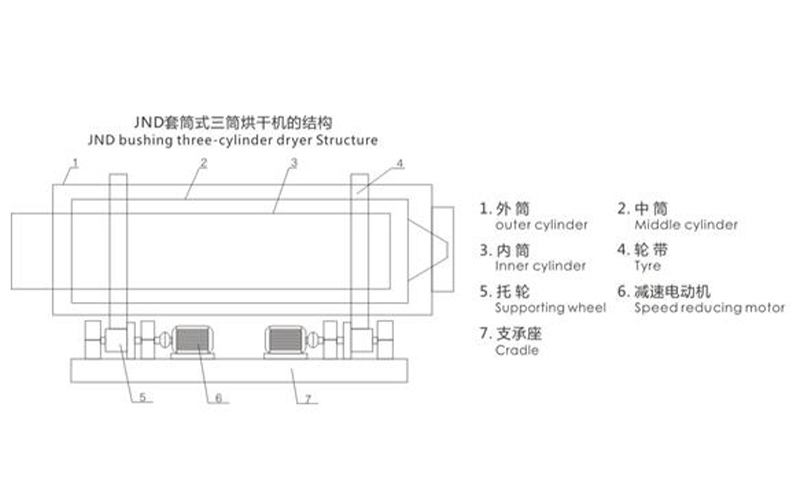

Is é seo a leanas próiseas triomú triomadóir teileascópacha trí-druma: cuirtear an t-ábhar atá le triomú isteach i druma istigh an triomadóir ag an deireadh beathaithe. Téann an t-ábhar isteach sa druma istigh tríd an pláta treorach bíseach taobh istigh den druma, atá feistithe le plátaí ardaithe bíseach iomadúla. De réir mar a rothlaíonn an druma, déantar an t-ábhar a ardú go leanúnach agus a bhogadh go fadaimseartha ag na plátaí ardaithe. Nuair a shroicheann sé an taobh clé den druma istigh, titeann an t-ábhar isteach sa druma lár faoina mheáchan féin. Ag dul thar na plátaí treorach, brú ar rothlú an druma an t-ábhar ar ais isteach sa druma lár. Gluaiseann na plátaí ardaithe sa druma lár an t-ábhar ar dheis go dtí go sroicheann sé deireadh ceart an druma lár, áit a dtagann sé faoina mheáchan féin isteach sa druma seachtrach. Ar an gcaoi chéanna, sraonann na plátaí ardaithe bíseach sa druma seachtrach an t-ábhar agus bogann sé ar chlé go dtí go sroicheann sé taobh clé an druma seachtrach. Ansin scaoil na plátaí treorach an t-ábhar isteach sa druma urscaoilte. Tá na trí druma comhlárnacha (1, 2, agus 3) den chorp triomadóir feistithe le huimhreacha agus uillinneacha éagsúla de phlátaí ardaithe bíseach cuartha. Tá plátaí treorach suite ag foircinn gach druma. Tá príomhchorp an triomadóir teileascópacha trí-druma á thiomáint ag dhá mhótar laghdaithe 6, gach ceann ag tiomáint dhá rollóirí tiomána 5 ag gach ceann, rud a fhágann go rothlaíonn an crios 4 timpeall a lár. Nuair a chothaítear an t-ábhar fliuch isteach in inlet an druma istigh 3 tríd an friothálacha (an píopa inlet), déantar é a bhrú go tapa i dtreo an phláta ardaithe bíseach le pláta treorach bíseach. De réir mar a rothlaíonn an druma, ardaítear an t-ábhar ag an pláta ardaithe bíseach taobh istigh den druma, ag tumadh go leanúnach, ag scaipeadh, agus ag bogadh go fadaimseartha i dtreo an deireadh urscaoilte. Ag an am céanna, téann aer te ón bhfoirnéis soinneáin te isteach sa druma istigh 3, an druma lár 2, agus an druma seachtrach 1, i ndiaidh a chéile, ag malartú teasa dian leis an ábhar. Toisc go stiúrann an pláta cruach miotail teas níos tapúla ná an t-ábhar atá á thriomú, téitear an pláta cruach agus an pláta ardaithe ar dtús. Aistrítear an teas seo chuig an ábhar trí sheoladh agus radaíocht. Ardaíonn teocht an ábhair téite. Nuair a shroicheann an teocht pointe ina galú uisce, scarann ​​an gal uisce ón ábhar agus, in éineacht leis an deataigh, téann sé trí bhailitheoir deannaigh agus scaoiltear isteach san atmaisféar, rud a bhaint amach an éifeacht a thriomú atá ag teastáil.

Sonraíochtaí Teicniúla
