Aicmitheoir púdar trí-thiomáint Chliste JTD

Buntáistí Táirge

1. Is féidir leis an aicmitheoir púdar trí thiomáint ábhair a scaradh i gceithre chatagóir: cáithníní garbh (d> 150 μm), púdar garbh (150 μm 45 μm), púdar meánach (45 μm 20 μm), agus púdar fíneáil (d < 20 μm). Mar fheiste réamh-mheilt agus grádaithe do phreasaí sorcóir stroighne, is féidir an púdar meánach a choigeartú go saor chun an táirge stroighne agus/nó an muileann liathróid a bheathú. Is féidir grádú stroighne a bharrfheabhsú freisin tríd an ngrád púdar fíneáil a choigeartú.
2. Déantar cáithníní ábhair a shórtáil ó garbh go fíneáil, ag laghdú tiúchan beatha de réir a chéile agus deireadh a chur le trasnaíocht na gcáithníní. Déanann an próiseas sórtála príomhúil cáithníní garbh a scaradh ón púdar measctha. Cuireann sé seo deireadh le cur isteach ó cháithníní garbh sa phróiseas scaradh tánaisteach, scarann ​​sé púdar garbh sa phróiseas scaradh tánaisteach, agus cuireann sé deireadh le cur isteach ó phúdar garbh sa phróiseas scaradh treasach. Laghdaíonn laghdú de réir a chéile ar ráta beathaithe agus deireadh a chur le trasnaíocht na gcáithníní go mór an méid aeir a theastaíonn le haghaidh scaradh, rud a fhágann coigilteas suntasach fuinnimh.
3. Insamhladh an réimse sreafa inmheánaigh ag baint úsáide as an tsamhail RNG (t-e), scéim aníos an chéad ordú, agus cúpláil brú-treoluas SIMPLEC. In éineacht le coinníollacha oibriúcháin an aicmitheora aer vortex, ríomhadh rátaí luchtaithe mais agus toirte na gcáithníní laistigh den aicmitheoir. Cinneadh samhail chéim scoite cúplála déthreorach gás-soladach (DPM). Réitíodh an tsamhail stochastic ag baint úsáide as modh Monte Carlo, rud a d'eascair cuair éifeachtúlachta aicmithe páirteach atá cosúil níos dlúithe le cinn an aicmithe idéalach, rud a chruthaigh coinníollacha den scoth maidir le scaradh cruinn.
4. Struchtúr Dlúth: Cuirtear sraith de dhioscaí scaipthe lián in ionad an deighilteoir cineál V, rud a laghdaíonn costais trealaimh agus tógála don deighilteoir toirtiúil V-cineál. Giorraíonn an meascán de threalamh dé-tiomáinte, dé-cage aicmithe agus atomizer cumhachtach scaipthe an próiseas beathaithe agus laghdaítear friotaíocht an chórais. 5. Coigilt fuinnimh agus cosaint an chomhshaoil: Glacann an córas roghnúcháin púdar próiseas cúrsaíochta inmheánach le cumhacht suiteáilte íseal, torann íseal, agus gan aon astaíochtaí deannaigh, ag soláthar bealach éifeachtach do chuideachtaí stroighne caighdeáin chosanta comhshaoil ​​a chomhlíonadh.

Prionsabal Oibre

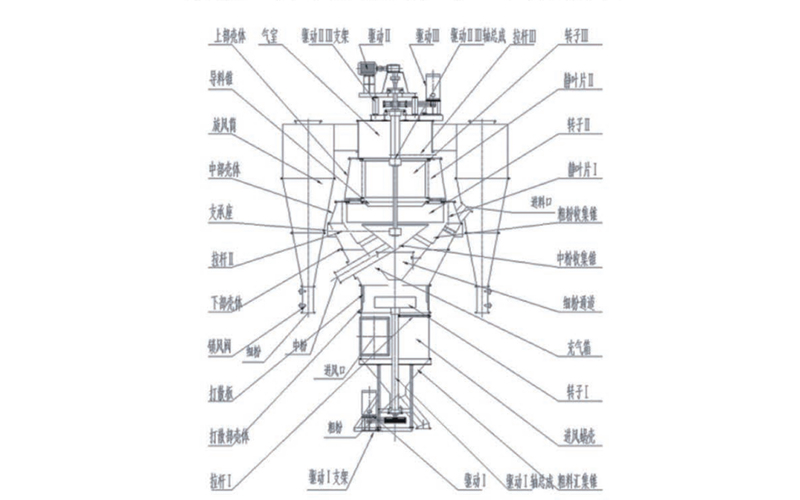

Tá an meaisín seo comhdhéanta de thrí aonad aicmithe: Is é Aonad I an t-aonad aicmithe, comhdhéanta de thiomáint I, tionól seafta tiomáint I, tacaíocht slat ceangail I, píopa beathaithe, cón bailithe ábhar garbh, toirt inlet aeir, rotor I, agus pláta aicmithe. Is é Aonad II an t-aonad aicmithe púdar meánach, comhdhéanta de thiomáint II, comhpháirteanna tarchurtha drive II, lanna stator I, rotor II, cón bailithe púdar garbh, tithíocht níos ísle, tithíocht lár, tacaíocht slat ceangail m, cón bailithe púdar meánach, bosca aeraithe, seomra aer, cón treorach ábhar, agus cioclón. Cuirtear na trí aonad aicmithe le chéile i gcóras lubrication, le imthacaí lubricated le ramhar agus séalaithe le rónta ola agus aer fráma rubair.

Tá rónta aeir feistithe le cuid de na cásanna agus tá doirse iniúchta acu. Tá tíleanna poircealláin ceangailte leis an inlet aeir agus asraon elbow na tithíochta. Tá an píopa beathaithe, na lanna stator, agus comhpháirteanna eile táthaithe le hábhar caitheamh-resistant. Tá an hopper feistithe le líneáil chaitheamh-resistant a chosaint ar chaitheamh. Tacaíonn an chuid uachtarach den seomra aeir le meáchan an mhótair, an laghdaitheora, agus an tacaíocht atá ceangailte le príomhseafta an aicmitheora. Tá an rotor daingnithe don phríomhseafta le heochair.

Cuirtear ábhar ó phreas próisis nó muileann ingearach isteach in inlet an aicmitheora. Caitheann an diosca scaipthe lián rothlach an t-ábhar i staid scaipthe i dtreo an inneoin glactha cuartha seasta (pláta díscaoileadh). Téann aer isteach sa toirt go tadhlaíoch tríd an inlet aeir, áit a bhfuil an t-ábhar scaipthe ag an diosca scaipthe agus an inneoin, agus é ag dul faoi aicmiú príomhúil laistigh den sruth aeir rothlach.

Tar éis an t-aicmiú bunscoile, téann cáithníní níos mó ná 0.15 mm isteach sa chón bailiúcháin ábhar garbh. Iompraítear cáithníní níos lú ná 0.15 mm aníos ag an sruth aeir go dtí an crios aicmithe idir lanna statóra I agus oscailt an rótair. Ansin, tá aicmiú tánaisteach mar thoradh ar fhórsa lártheifeacha an tsreafa aeir rothlach agus fórsa tarraingthe lártheifeacha an tsreafa aeir.

Tar éis an t-aicmiú tánaisteach, titeann cáithníní níos mó ná 0.045 mm isteach sa chón bailithe púdar garbh. Iompraítear cáithníní níos lú ná 0.045 mm aníos ag an sruth aeir go dtí an crios aicmithe idir lanna stator II agus rotor m le haghaidh tuilleadh aicmithe treasaigh.

Tar éis trí bhabhta sórtála, titeann cáithníní níos mó ná 0.02mm isteach sa chón bailiúcháin púdar meánach. Iompraítear cáithníní níos lú ná 0.02mm ag an sruth aeir trí lár an rotor agus scaoiltear iad tríd an mbosca aeir agus na duchtanna chuig an mbailitheoir deannaigh le bailiú.

Feidhmíonn an meaisín seo faoi bhrú diúltach. Is féidir leis an aer sórtála a bheith ina aer deannaigh-ualaithe, aer lasmuigh, nó meascán den dá cheann. Téann gáis phríomhúla agus tánaisteacha isteach san aicmitheoir go tadhlaíoch trína n-ionraonta aeir faoi seach.

Sonraíochtaí Teicniúla

1. Laghdaíonn an tiúchan beathaithe céim ar chéim le linn sórtála, rud a chuireann deireadh le trasnaíocht na gcáithníní. Mar thoradh air seo tá cruinneas ard aicmithe agus éifeachtacht deighilte níos mó ná 80%.
2. Tá cumas luchtaithe deannaigh ard in aghaidh an aonaid toirte aeir ann. Ceadaíonn a struchtúr chun cinn réasúnach éagsúlachtaí móra i méid aeir deighilte, aschuir, agus ráta beatha gan cur isteach ar éifeachtúlacht idirscartha, rud a fhágann go bhfuil feidhmíocht aicmithe an-chobhsaí.
3. Tugann an trealamh friotaíocht íseal. Trí phrionsabail deighilte iolracha a chomhtháthú agus anailís aeradinimiciúil a úsáid chun an réimse sreabhadh iomlán a bharrfheabhsú, éiríonn leis an gcóras coigilteas fuinnimh suntasach ar fud an chuaird mheilt.
4. Tá rialú an chórais simplí, íogair agus iontaofa. Trí luas an rotor a choigeartú, déantar staid oibriúcháin an mhuilinn sorcóir a choigeartú, an ráta beatha don mhuileann liathróid, agus míne agus toradh an táirge críochnaithe. Cuireann sé seo deireadh leis an gcleachtas traidisiúnta chun an meaisín deighilte a choigeartú trí choigeartuithe toirte aeir lucht leanúna mar gheall ar an raon coigeartaithe rotor teoranta i gcórais mheilt traidisiúnta. Úsáideann an córas rialáil luas gan chéim, rud a fhágann go bhfuil coigeartú áisiúil agus iontaofa.
5. Tá an dearadh struchtúrach chun cinn, infheidhme, agus iontaofa. Déantar codanna an-scríobach den aicmitheoir, mar shampla an cioclón, adharc seilide, eite treorach aeir, agus rotor, as ábhair chaitheamh-resistant nó cóireáilte le teicneolaíocht frith-chaitheamh, rud a fhágann go bhfuil rátaí caitheamh an-íseal. Tá taobh istigh an aicmitheora líneáilte le plátaí cruach caitheamh-resistant, ag leathnú a shaol seirbhíse go héifeachtach. Úsáideann séala imthacaí íochtair an fhearsaid dearadh úrnua, rud a chuireann deireadh go héifeachtach leis an dá mhórcheist maidir le dul isteach deannaigh agus sceitheadh ​​bealaí, rud a chuireann go mór le saol seirbhíse an imthacaí níos ísle.
